塑料旋轉摩擦焊接技術介紹
旋轉焊是一門簡單、經濟的摩擦焊技術。它是需要高強度、密封圓形接頭塑料件的首選焊接方法，適合于連接大大小小的塑料件及各式各樣的熱塑性樹脂。
旋轉焊原理及過程旋轉焊的原理，如圖１所示。它是一個工件高速旋轉并緊壓另一固定工件，在兩工件間產生摩擦熱，配合面得以熔化并融合在一起。旋轉停止后，壓力保持到熔化材料凝固形成永久連接。
焊接前兩工件分別置于上下夾具中，上夾具下降，上下工件接觸。焊接過程中兩工件在壓力下旋轉摩擦發熱，工件界面熔化并融合在一起。焊接后焊縫在壓力下充分凝固，上夾具上升，移走工件。
旋轉焊接過程可分為4個階段。

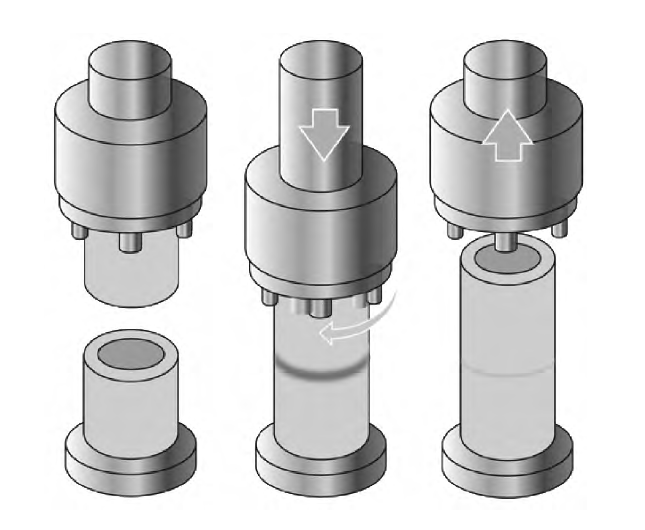

旋轉焊原理簡圖
（1）第1階段：兩固體表面之間通過旋轉摩擦產生熱量，界面區域升溫至結晶性塑料的熔點或非結晶性塑料的玻璃化轉變溫度。
（2）第2階段：界面材料開始熔化。隨著熔液厚度增加，部分熔融材料作為飛邊擠出接頭。
（3）第3階段：熔融材料產生的速率等于材料作為飛邊移開的速率。一旦到達該階段，通過摩擦或制動裝置停止驅動頭旋轉。1-3階段的時間為0.5-2.0S。
（4）第4階段：驅動頭停止旋轉，工件在預置壓力下結合在一起以確保熔液表面之間的緊密接觸。接頭冷卻形成永久連接。第４階段時間是1-2s。
旋轉焊特點
旋轉焊的優點是簡便、能量效率高、質量好、成本低、能焊接的材料廣（適用于絕大多數熱塑性塑料及某些異種塑料）、生產率很高（大部分工件的焊接時間只有幾秒）、焊縫不引入外加材料，無須考慮環境因素等。旋轉焊非常適合于獲得比母材自身強度高的耐壓密封接頭。由于加熱局限于焊接界面，很少產生過熱，冷卻時間又短，非常適合于自動化流水線，多頭自動裝置每分鐘可焊接300個零件。旋轉焊可焊接大斷面（現已焊接的最大直徑工件為1100mm），對長而高的工件，旋轉焊優于超聲波遠場焊。工件可以是任何形狀，只要所需焊接的配合面是圓形的即可。由于界面處發熱量取決于相對表面速度，圓形零件外緣直徑更大，表面速度更大，因而溫度更高。這會造成溫差，在接頭中產生內應力。為減輕這種影響，有空心截面和薄壁的接頭更可取。旋轉焊工件必須能相對另一個工件自由旋轉。如果焊機無法停止旋轉于精確位置，則焊后需特定取向的工件不適宜旋轉焊接。

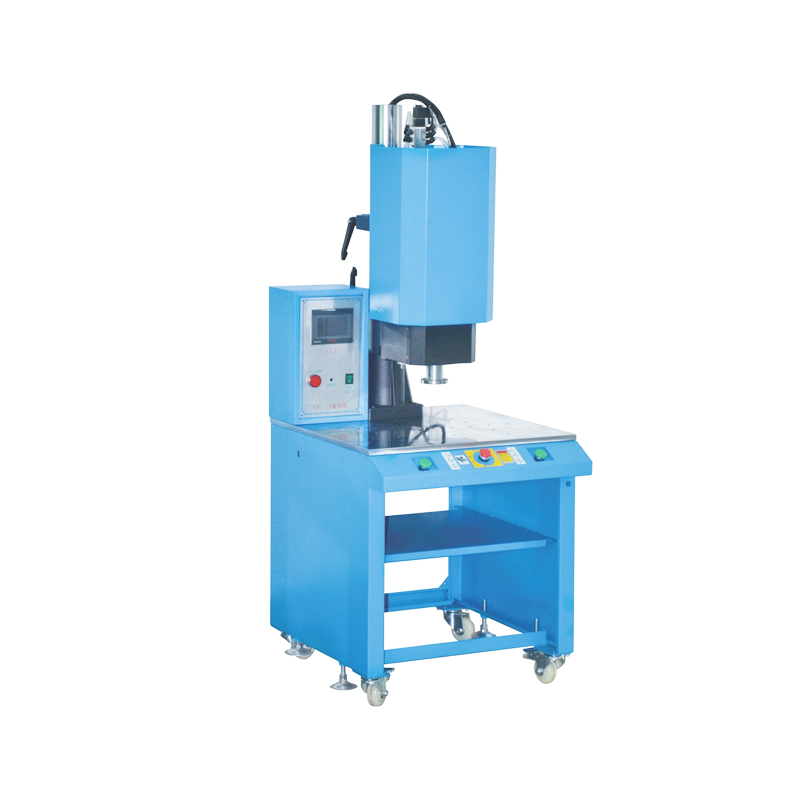

旋轉摩擦焊接機
旋轉焊應用
旋轉焊最早用于制造充液羅盤。汽車行業應用包括：罐、瓶、閥、燈、過濾器、濾杯（濾罩）、空氣導管、加油管、彎頭與歧管的焊接、擠壓管材與燃油濾清器模制件的連接、三都平軟管與聚丙烯進氣管的焊接等。器械行業應用包括：閥門、偏流器、真空吸塵器罩、洗衣機彎管、冰箱濾水器、果汁與蘇打冷飲機分路器等焊接。其它應用包括：桅冠燈、深水浮標、聚乙烯浮球、浮筒、化油器浮子、止回閥、彈出式灌水栓、油漆罐蓋、噴霧罐、氣霧瓶、傳動軸、蓄氣筒、滅火器、吹塑聚乙烯瓶、化妝品容器、丁烷打火機、飲料杯、保溫杯、隔熱碗、注射器、水罐等焊接。旋轉焊還用于塑料管道，如聚乙烯管或聚氯乙烯管的焊接與修補。旋轉焊可用于結構件的組裝，如容器頂部和底部的焊接，還可用于螺柱與塑料零件的連接。
旋轉焊是一種用于組裝圓形結合面塑料工件的摩擦焊接方法。它通過摩擦力提供界面處的熔化熱。焊接過程中施加足夠的壓力擠出少量的樹脂飛邊及過量氣泡。工件旋轉焊前，必須考慮以下方面：（1）材料種類及開始發黏的溫度；（2）工件直徑；（3）飛邊產生的量及飛邊的處理。
